18815129833適用范圍

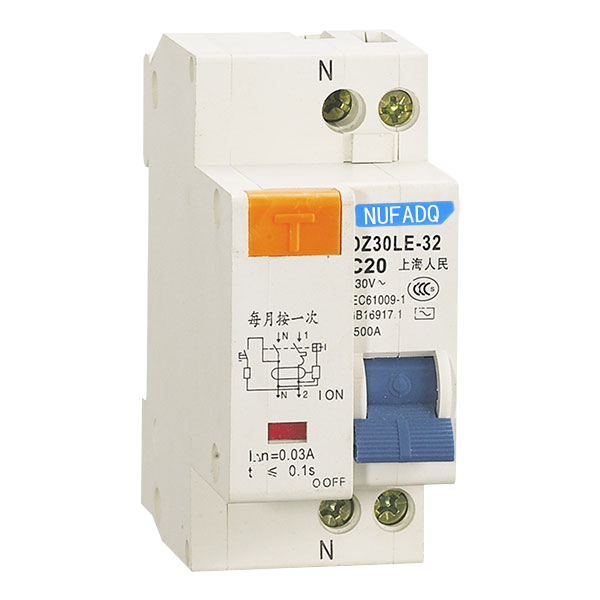

DZ30LE-32(DPNL)系列漏電斷路器適用于交流50/60Hz，額定電壓230V，額定電流至32A的單相住宅線路中，具有過載、短路和漏電保護功能。相線、零線同時切斷，可有效防止接線錯誤及系列故障而產生的意外事故。DZ30LE漏電斷路器中的濾波裝置，能有效防止因設備起動、線路干擾等原因造成的瞬間脈沖電壓、電流引用的誤動作脫扣器。
產品執行標準：IEC1009、GB16917。

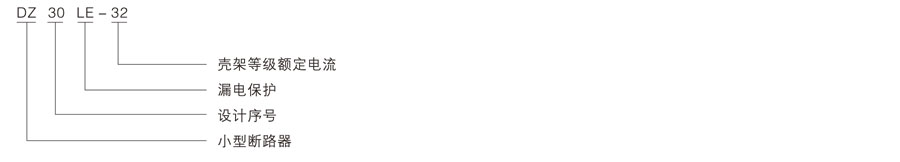

型號及含義
使用說明
◇每月按壓一次試驗按鈕，檢查漏電保護裝置的動作。
◇當漏電保護裝置動作時，裝置的正面有紅色的機械指示。
◇當重新閉合斷路器時，保護裝置自動復位。
主要技術參數
| 殼架等級額定電流 | 極數 | 額定電壓(V) | 額定電流(A) | 額定漏電動作電流l△n(mA) | 額定漏電不動作電流l△n(mA) | 分?jǐn)鄷r(shí)間 | 分?jǐn)嗄芰?/td> |
| 32A | 1P+N | 230 | 6,10,16,20,25,32 | 30mA | 15mA | ＜0.01s | 4.5kA |
注：接線采用帶夾箍的接線端子，可連接10mm。及以下的硬導線。
過電流脫扣器特性表
| 試驗電流(A) | 額定電壓(A) | 規定時間 | 預期結果 | 起始狀態 | 備注 |
| 1.13ln | 所有值(A11) | t≥1h | 不脫扣 | 冷態 | 電流在5s內穩定地上升至規定值 |
| 1.45ln | 所有值 | t＜1h | 脫扣 | 熱態 | |
| 2.55ln | 所有值 | l＜t＜60s | 脫扣 | 冷態 | |
| 5ln | 所有值 | t≥0.1s | 不脫扣 | 冷態 | |
| 10ln | 所有值 | t＜0.1s | 脫扣 | 冷態 |
注：DZ30LE-32(DPNLE) (相線+中性線+漏電)保護斷路器內的濾裝置，能防止瞬時電壓(照明，其它設備的線路干擾)和瞬時電流(如容性大的負載線路)引起的誤動作脫扣。

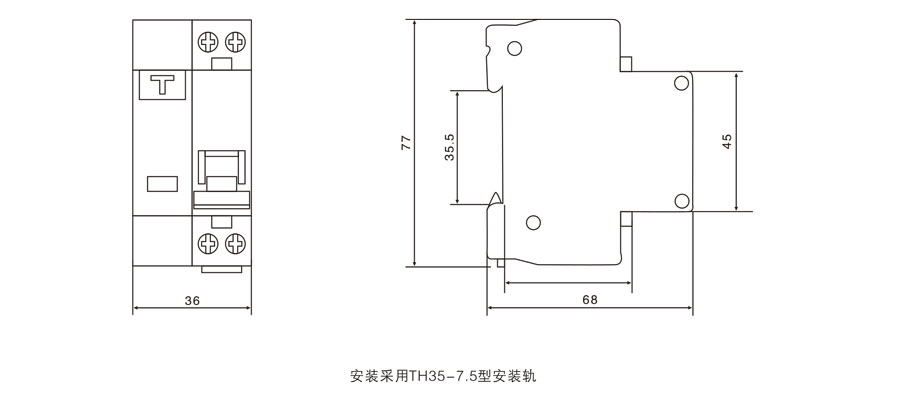

外形及安裝尺寸
