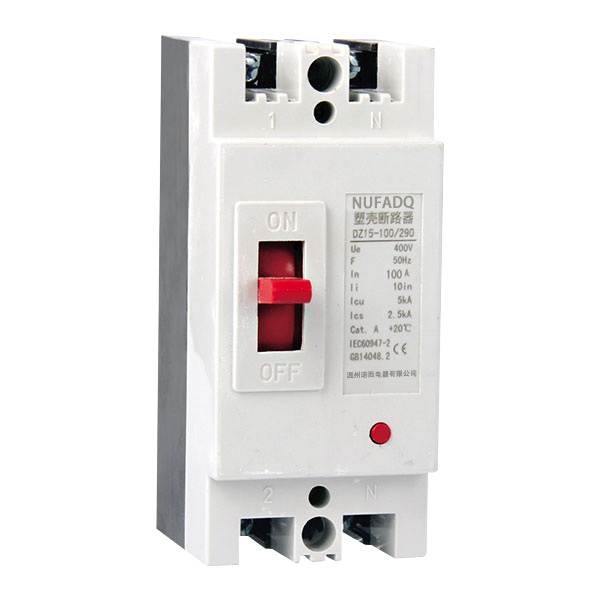

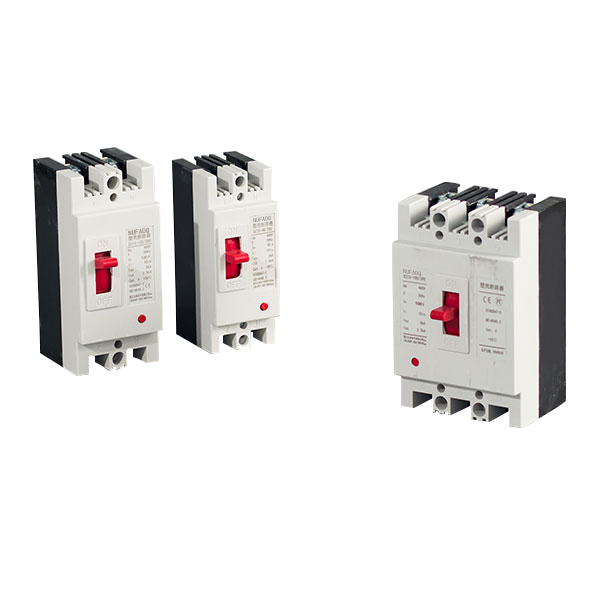

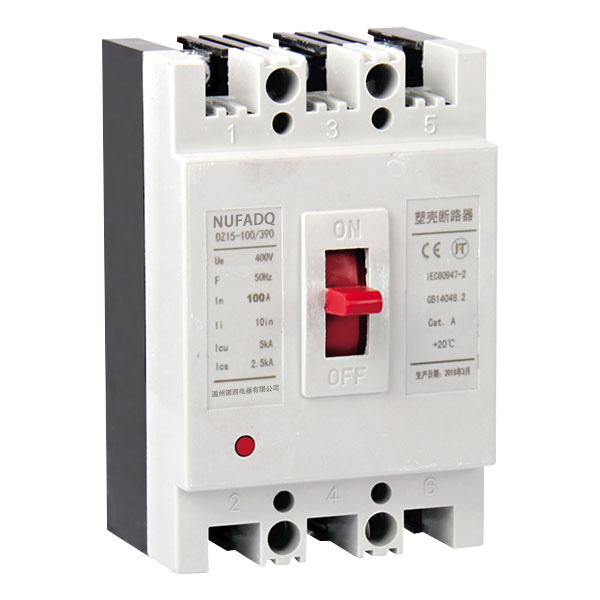

DZ15塑料外殼式斷路器

DZ15系列塑料外殼式斷路器(以下簡稱斷路器)，適用于交流50Hz，額定電壓為380V，額定電流至100A的電路中，作為配電、電動機的過載及短路保護用，亦作為線路不頻繁轉換及電動機不頻繁啟動之用。本系列派生的透明外殼式斷路器，蓋子采用新型、耐高溫、高強度聚碳酸酯材料制作而成，可直觀判斷觸頭的通斷狀態，廣泛用于建筑工地臨時用電場所。符合標準：GB 14048.2、IEC 60947-2。

可選型號： DZ15-40/290、DZ15-40/390、DZ15-100/290、DZ15-100/390

額定電流（A）： 6、10、16、20、25、32、40、63（80、100）

產品材質：銅件銀點

生產地址：浙江省溫州市

適用范圍

DZ15系列塑料外殼式斷路器(以下簡稱斷路器)，適用于交流50Hz，額定電壓為380V，額定電流至100A的電路中，作為配電、電動機的過載及短路保護用，亦作為線路不頻繁轉換及電動機不頻繁啟動之用。

本系列派生的透明外殼式斷路器，蓋子采用新型、耐高溫、高強度聚碳酸酯材料制作而成，可直觀判斷觸頭的通斷狀態，廣泛用于建筑工地臨時用電場所。

符合標準：GB 14048.2、IEC 60947-2。

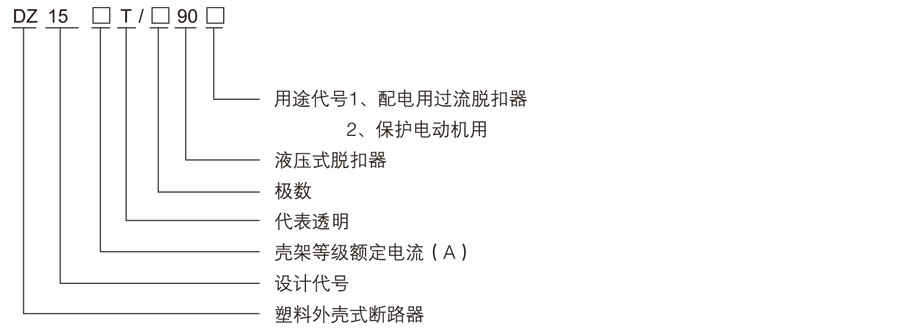

型號及其含義

主要技術參數

型號	額定電壓UnV	殼架等級額定電流 ln A	極數P	額定電流A	額定極限分?jǐn)嗄芰cu(A)	每小時操作次數次/h
DZ15-40	380/220	40	2,3	6,10,16,25,32,40	2500	120
DZ15-100	380/220	63(100)	2,3	10,16,25,32,40,63(80,100)	5000	120

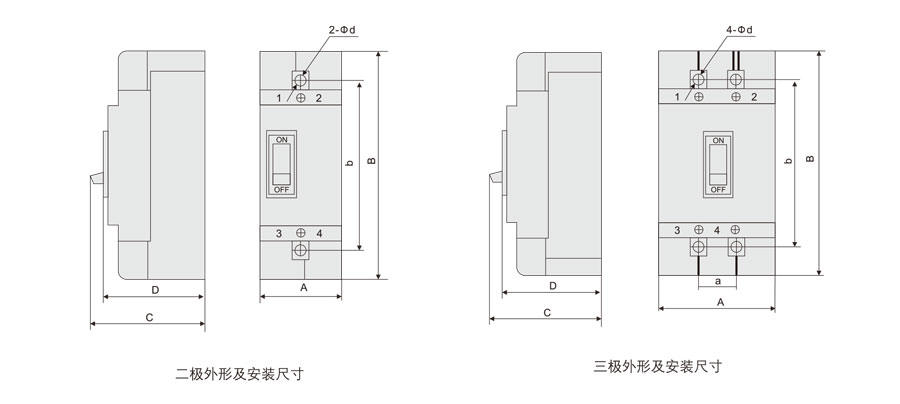

外型及安裝尺寸

額定電流(A)\殼架等級	極數	外形尺寸				安裝尺寸
額定電流(A)\殼架等級	極數	A	B	C	D	a	b	安裝孔Φd
40	2	53±1.50	134±2.0	88±1.75	73.5±1.5	-	120±0.43	2-Φ5^+0.30
40	3	78±1.50	134±2.0	88±1.75	73.5±1.5	25±0.26	120±0.43	4-Φ5^+0.30
100	2	66±1.75	171±2.0	96±1.75	80±1.5	25±0.26	130±0.50	2-Φ5^+0.30
100	3	96±1.75	171±2.0	96±1.75	80±1.5	30±0.26	130±0.50	4-Φ5^+0.30
