概述

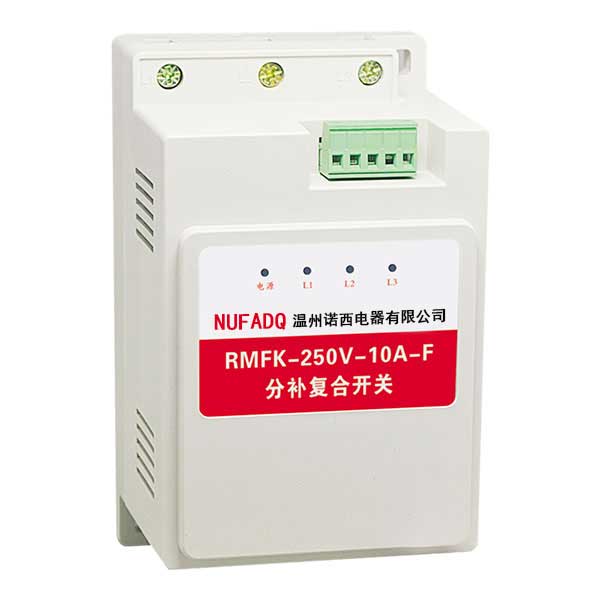

RMFK系列智能型電子式電容器投切開關是新一代電子產品(以下簡稱復合開關)；分共補型和分補型兩種，共補型用于投切三相電容器，采用△接法；分補型用于投切單相電容器，采用Y型接法。新一代復合開關的最大優點利用單片機技術，是軟件和硬件的結合，工作時根據 三相電的相序特征，在數個交流周期內按各相的相位，利用單片機分別對電容器每相進行投切操作，從而實現并聯電容器的無涌流和無過 壓的投切過程。復合開關具有無沖擊、低功耗、長壽命、低故障等顯著優點；可代替交流接觸器和容性無觸點開關，廣泛用于低壓無功補 償領域。
使用條件
◇ 海拔高度不超過2500米。
◇ 環境溫度-25℃+50℃。
◇ 空氣濕度在40℃時不超過50%，，20℃時不超過90%。
◇ 周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆的介質存在。
◇ 安裝地點無劇烈震動。
技術參數
◇ 額定工作電壓380V，220V/AC±20%
◇ 工作電源220V
◇ 使用壽命10萬次
◇ 控制容量(三相≤30KVar；△型接法)
(單相≤10KVar；Y型接法)
◇ 接觸降壓≤100mV
◇ 相應時間≤1000ms
◇ 外形尺寸160mm×96mm×90mm
◇ 每次接通與關斷間隔≥1秒
◇ 連續兩次接通間隔≥30秒(注：當開關斷開后再導通須延時30秒(內定))
◇ 絕緣等級：在正常大氣條件下≥10M
◇ 控制電壓：DC8-18V
◇ 電壓畸變率≤5%
◇ 外額定頻率50Hz±0.5
◇ 電路功耗≤1.5VA
◇ 接點耐壓≥1600V
◇ 導通阻抗≥0.003Ω
◇ 固定尺寸142mm×80mm
功能特點
◇ 電壓過零投入、電流過零切除，無涌流，不產生過電壓。
◇ 功耗低、不產生諧波。
◇ 輸入信號與開光電隔離，高EMC保護措施，抗干擾能力強。
◇ 可直接與本公司動態無功補償控制器配套使用。
◇ 開關運行狀態具有分閘合閘、缺相、延時、電源指示功能。

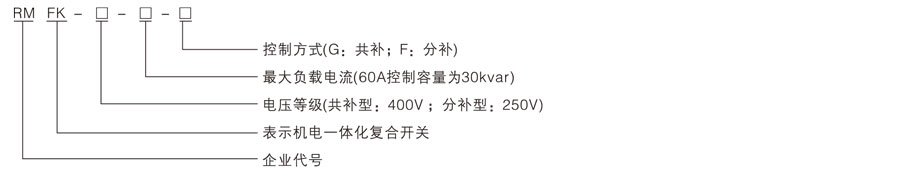

型號及其含義

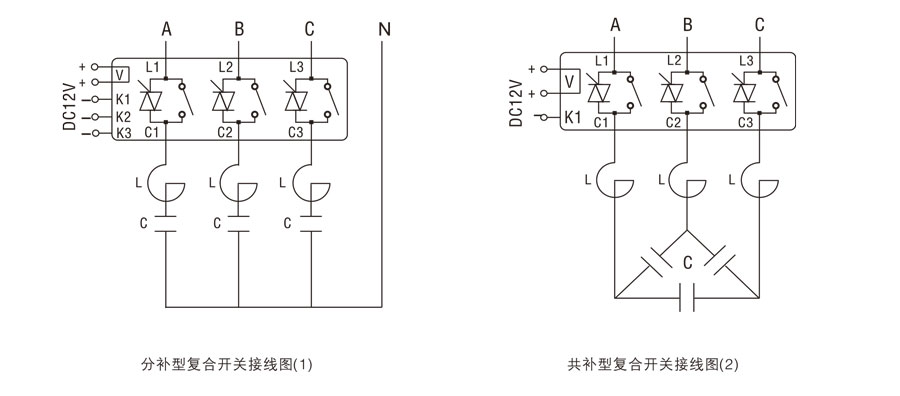

接線圖
使用注意事項
◇ 在運輸過程中有可能由于劇烈的碰撞導致磁保持繼電器處在閉合狀態，如直接使用可能會導致復合開關的永久性損壞，用戶應在沒有使用之前將電容器組斷開后通斷一次電源(通電10秒即可)，使復合開關在帶電容器組之前處在分?jǐn)酄顟B(tài)。
◇ 復合開關的輸入與輸出不得接反，否則有可能導致永久性的損壞。
◇ 有條件者應在電容器到復合開關之間串接電抗器。
◇ 使用中復合開關執行切除動作后若馬上又需要投入時工作指示燈頻閃，表示復合開關正處在延時狀態，延時時間約為30秒。30秒后若投入信號繼續有效復合開關將執行投入動作，投入動作完成后，工作指示燈長亮。
