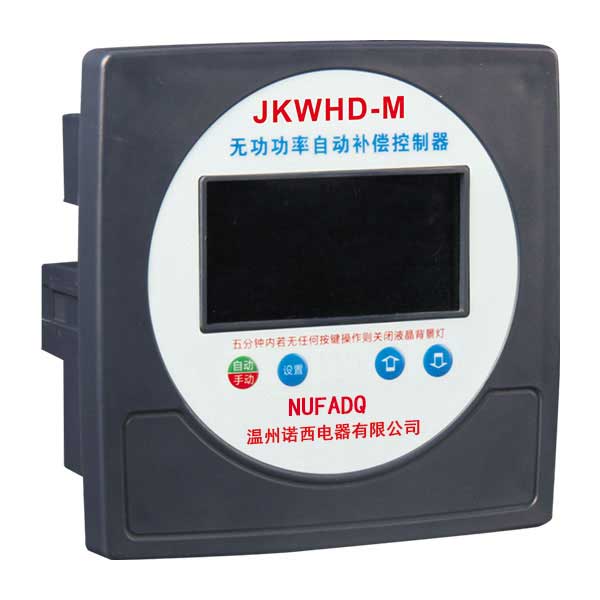

JKW無功功率自動補償控制器

概述

JKW系列無功功率自動補償控制器（以下簡稱控制器），以高性能的微處理器為核心器件同時取三相電壓三相電流信號，單臺控制器最多可提供24個輸出回路，可實現全分補、全共補以及共補+分補的補償方式，同時提供12種電容器組合方式（容量編碼），用戶可通過修改控制參數進行選擇，一經修改永久保存。采用基波功率因數和基波無功功率相結合控制電容器組的投切，投切穩定不震蕩，對諧波不敏感，能正確顯示電力數據及控制投切，采用字符液晶大屏顯示人機界面友好，操作方便、外形美觀，適用于0.4KV系統無功補償?shù)淖詣涌刂啤?/p>

功能特點

◇  以基波功率因數和無功功率控制電容器組的投切，可避免多種形式的投切震蕩，并在有諧波的情況下能正確顯示電力數據并正確控制電容器組的投切

◇  功率因數測量精度高、顯示范圍寬

◇  有12種電容器容量編碼供用戶選擇

◇  單臺控制器最多可控制24個輸出回路，在此范圍內可任意修改分補回路和共補回路

◇  大屏LCD顯示，中文操作，方便快捷，各種參數皆配有漢字對應，數據通過數碼形式顯示

◇  具有自動和手動運行模式并能記憶

◇  有一個無源報警輸出端口，可通過編程選擇何種報警事件

◇  控制參數記憶，停電不丟失

◇  具有過電壓、欠電壓、電壓諧波越限、電流諧波越限、溫度越限保護功能

◇  目標功率因數調節范圍寬

主要技術參數

◇  取樣電壓：AC220V±20%（三相四線制單相電壓）

◇  取樣電流：AC0.1A-5.0A，低于100毫安則控制器處于欠流狀態

◇  工作頻率：45Hz-65Hz

◇  欠壓門限：180V

◇  動態輸出：DC12V，10mA/支路，公共端為正，輸出回路為負

◇  靜態輸出：無源繼電器輸出，250V 3A

◇  報警信號：無源繼電器輸出，250V 3A

◇  整機功耗：≤10W

◇  防護等級：IP30

◇  連接方式：可拔插接線端子螺絲固定

◇  安裝方式：嵌入式安裝倒齒附件固定

◇  開孔尺寸：開孔139mm×139mm或113mm×113mm

◇  外形尺寸：高145mm×寬145mm×深72mm或

                     高122mm×寬122mm*深99mm

使用條件

◇  海拔高度不超過2500米

◇  環境溫度-20℃至50℃

◇  空氣濕度在40℃時不超過50%，20℃時不超過90%

◇  周圍環境無腐蝕性氣體，無導電塵埃，無易燃易爆物質

◇  安裝地點無劇烈震動

JKWFM 接線圖與背視圖

接線圖是以全部功能皆齊所畫，若該部位沒有接線端口則沒有該功能，注意：該系列控制器取樣電壓等級為單相AC220V,取樣電流只支持二次電流為5A的電流互感器，如有特殊要求，請與本公司聯系。

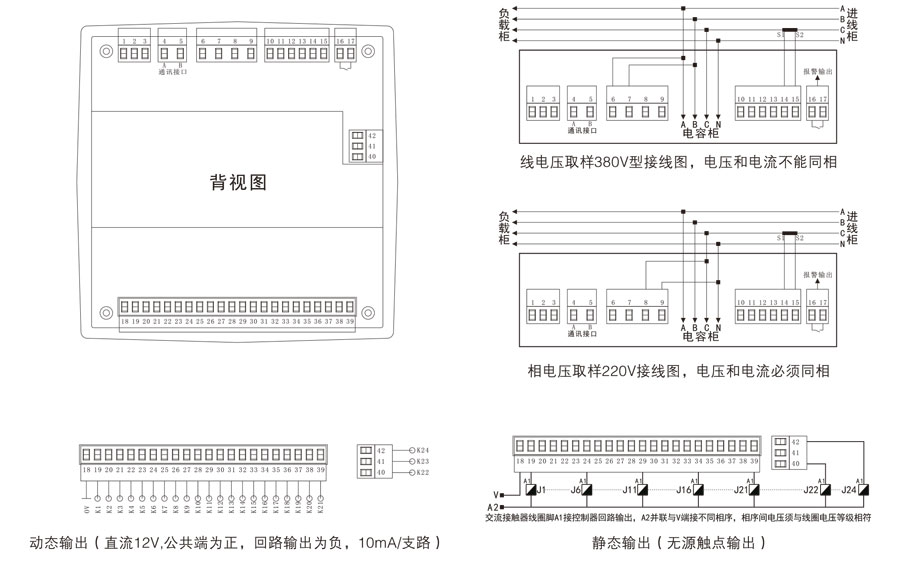

◇  開孔為139mm×139mm的控制器接線圖和背視圖

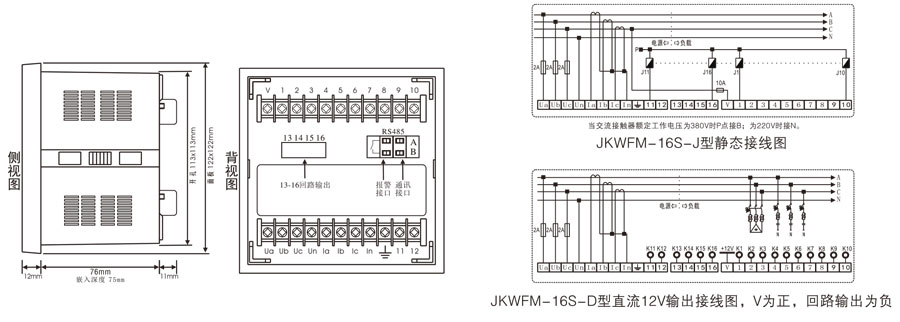

◇  開孔為113mm×113mm的控制器接線圖和背視圖

JKWHD-M 接線圖與背視圖

接線圖是以全部功能皆齊所畫，若該部位沒有接線端口則沒有該功能，注意：該系列控制器取樣電壓等級為單相AC220V，取樣電流只支持二次電流為5A的電流互感器，如有特殊要求，請與本公司聯系。

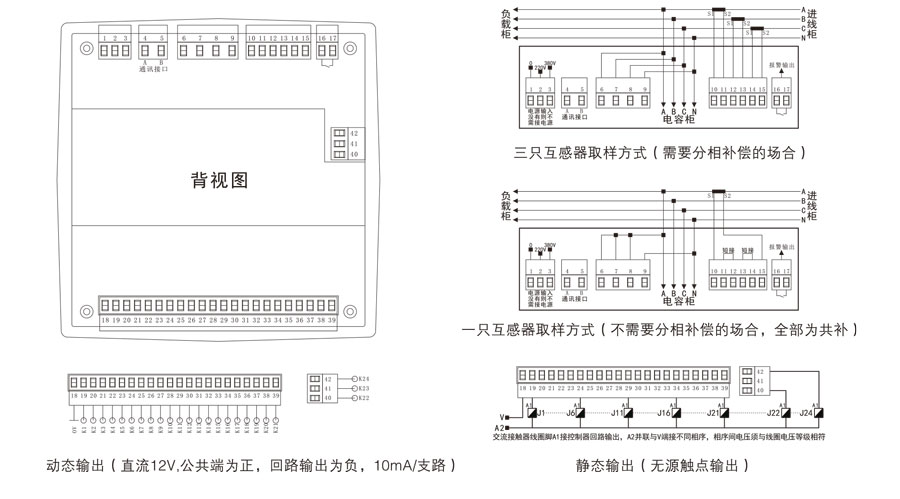

◇  開孔為139mm×139mm的控制器接線圖和背視圖

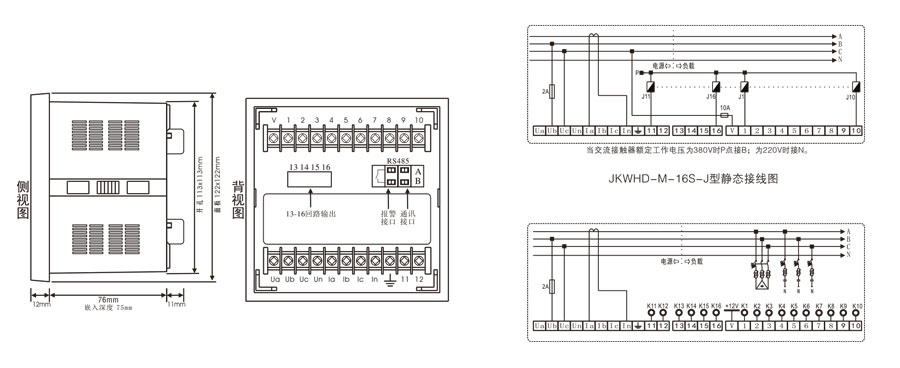

◇  開孔為113mm×113mm的控制器接線圖和背視圖
